應用與特點：

本手冊目的是爲了整體描述常州百鋼電氣設備有限公司的激光劃線儀。另外，它确定了在用

戶生産環境條件下爲了确保該儀器成功運行所需要達到的要求。

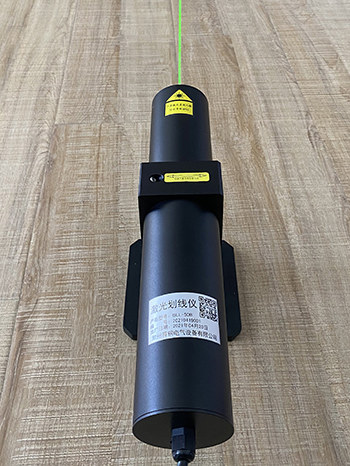

激光劃線儀包括三個主要部分：

 半導體激光器（波長爲532nm）。

 激光器電源，爲激光器提供穩定的恒流供電。

 光學透鏡組合，把激光點擴散成一條均勻的細線。

以上三部分被分别集成在專用的密封箱體内，用戶在使用時不需要打開密封箱體。密封箱體

作爲防護裝置，能夠有效避免車間灰塵進入光學部件部分造成光路變化，還對激光器起到一

定的散熱作用。

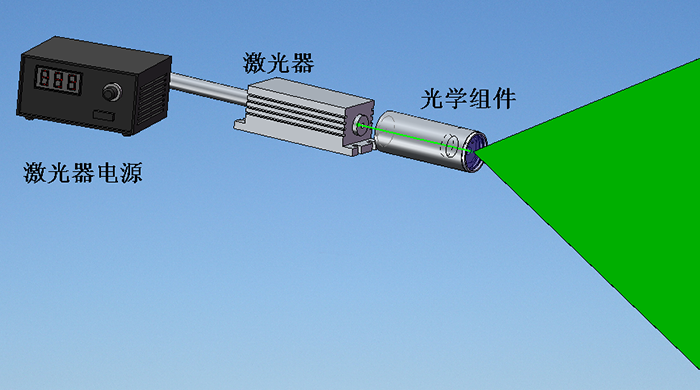

原理：

一套激光器電源和半導體激光器組成光源部分，能夠發射出高亮度的激光線。激光線經過光學組件

（光學透鏡組合）後能夠把激光線擴散成均勻的用戶需要的激光扇型面，當該扇型面投射在物體上時就

能夠形成一條高亮度的激光線，即可用于切割劃線等功能。

安裝方式：

激光劃線儀可以有不同的安裝方式，以下列舉了激光劃線儀常用的安裝方式，用作參考。

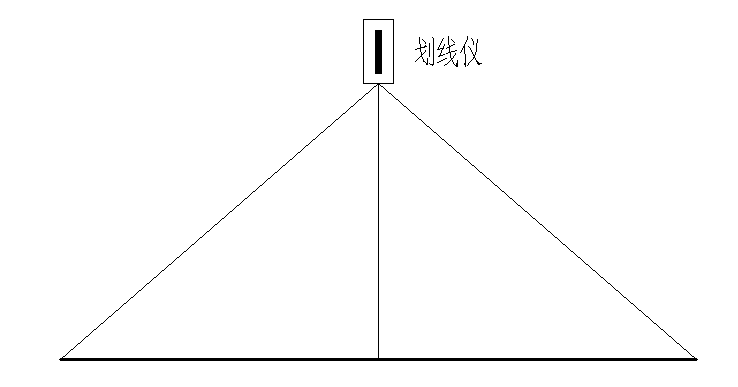

方式A：劃線儀安裝于物體正上方，向下兩側均勻長度投射激光線。

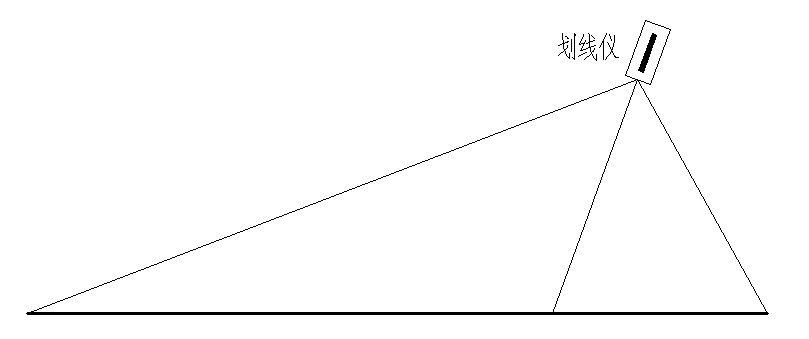

方式B：劃線儀安裝于物體斜上方，向下兩側不均勻長度投射激光線。

方式C：劃線儀安裝于物體側方，向另一側物體上投射激光線。

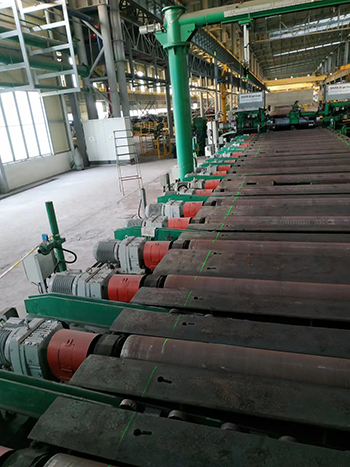

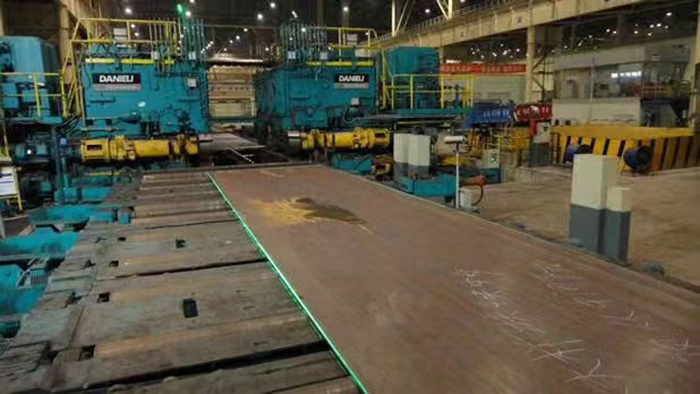

應用現場：

技術參數：

    1. 出光方式：扇形面出光，投射一字線。

    2. 供電電壓：AC220V±3%（UPS電源）；

    3. 出光功率：≥50mW；

    4. 出光波長：532nm；

    5. 出光顔色：綠色；

    6. 标線長度：＞20m（室内看清）；

    7. 冷卻方式：自然風冷；
