應用與特點：

本檢測器應用廣泛，主要用于在連鑄和熱軋中跟蹤任何形狀的金屬（闆材、鋼 坯、線材、棒材等）。

本檢測器是掃描式熱金屬檢測器，即使熱金屬非常小的部分在檢測器的視場 内，也能被檢測到。因此，檢測器可以安裝在離被測物非常遠的地方。本檢測器能 檢測到最低溫度200℃的物體。

本檢測器使用OLED顯示屏，檢測器運行各類參數完整的顯示在顯示屏上面，用 戶能夠一目了然的了解運行狀态。

原理：

掃描原理

本檢測器的光學區域被一個帶有多面鏡的旋轉鼓掃描。如果一個熱金屬穿過檢測器的視場，探測到的紅外光被反射到光電池上，過程如下圖：

三種垂直視場角可選： 10° ，30° 和 50° 。

   ●可通過檢測器保護罩上的遮光闆調節水平視角（最大3度）。

 ●不管是熱金屬的整體還是部分在掃描域内，檢測器都能動作。

光電探測器

本檢測器使用的是铟镓砷光電探測器。它的光譜響應範圍能夠探測到低至 200℃的金屬熱輻射，結合多面鏡掃描原理使它具有以下特點：

1、熱金屬離開掃描區域後，能快速恢複，降低輸出信号的滞留時間。

2、信噪比得到改善。即使在紅外反射背景下或輥道熱輻射背景下，也能探測到低溫目标。

3、采用脈沖信号放大方式，可有效降低傳感器的溫度漂移。

本檢測器的動作阈值具有回差調節功能，初始動作阈值可通過控制面闆上的電 位器調節。當檢測到的熱金屬輻射能量信号強度大于動作阈值時，動作阈值會自動降 低，當熱金屬離開後，動作阈值又恢複到初始值。這個回差特性增強了檢測器的動作 穩定性， 使傳感器不受黑斑，水汽，氧化鐵皮和目标溫度不均勻的影響。

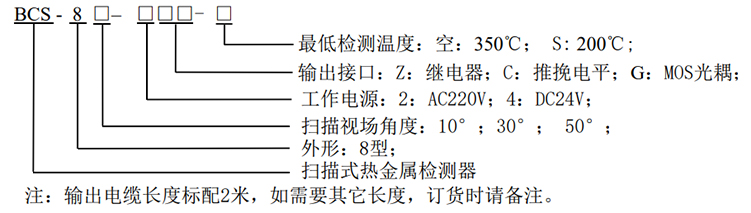

型号說明：

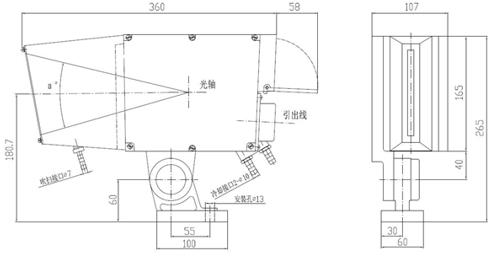

安裝外形圖：

安裝距離

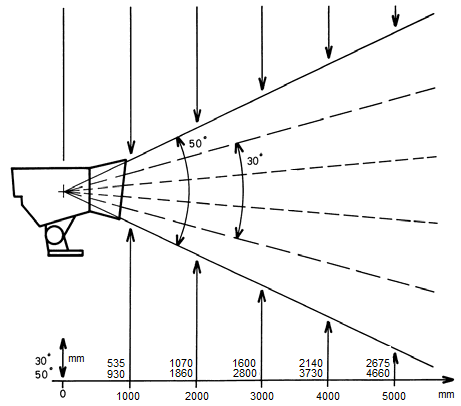

本檢測器的垂直檢測區域與目标之間的距離是一個對應于掃描視角（10°30°50°） 的一個函數關系，具體關系見下圖：

安裝距離的選擇原則是：

對于溫度非常高的目标，選擇的安裝距離盡量遠，避免熱輻射對産品造成損害。

對于溫度不是太高的目标，或者紅外輻射因子比較低的目标，選擇的安裝距離盡量近 一點，以保證足夠的信噪比。

注：要檢測的目标不一定要完全充滿檢測器的掃描視場，隻要有任何部分在掃描視場裏，本檢測器都能可靠檢測。

檢測器與各類目标之間的安裝推薦距離見下表：

安裝角度

盡量将本檢測器以30°-50°的角度向下對準熱金屬目标。
需要注意：

● 除待測目标以外，其他紅外光源不得出現在檢測器的掃描視場内（比如附近通道中 的熱産品、爐門、水池中的産品反射、太陽反射等等）

 ● 待測目标的輻射不應被導軌、過量的水、稠密的蒸汽等完全阻擋。

安裝

設置：

控制面闆

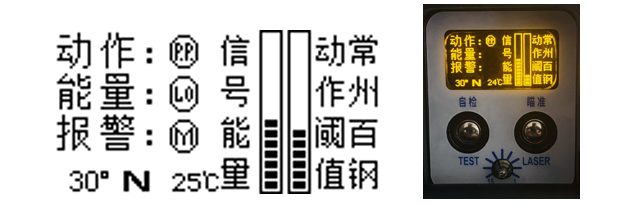

檢測器背面有一塊1.54英寸的高清OLED顯示屏，顯示檢測器的運行狀态以及參數内 容。上電時，顯示屏會全部内容演示一遍。 提供兩個按鈕，分别是自檢和瞄準按鈕，提供一個電位器，調節動作阈值。 具體内容如下：

1. 信号能量光柱：

 15格的信号能量光柱，實時顯示當前檢測到的目标信号強度，同時儀表提示信 号強度輸出，0-10V的電壓信号輸出，實時指示目标信号強度。

2. 動作阈值能量光柱：

15格的動作阈值光柱，對應于信号能量強度，隻有當信号強度大于等于動作阈 值時，檢測器才動作。 可以通過面闆上的電位器調節動作阈值，電位器順時針調節，相應的動作阈值 由大到小，可調範圍從14-2格，對應相應的信号動作強度。也可通過外部靈敏 度調節腳外接10K電位器或者輸出0-10V（3mA）電壓來調節動作阈值，實現遠 程調節。外部靈敏度調節優先，所以如果不使用，請懸空該引腳。

3. 動作指示：

 動作： ，表示檢測到熱目标，并且信号能量值大于等于動作阈值時，同時 檢測器輸出電路動作； 動作： 空，表示未檢測到熱目标或者熱目标的信号能量強度小于設置的動作 阈值，同時輸出電路輸出相反的動作。

4. 能量預警指示：

 能量： 空，能量預警未動作，能量預警動作電路輸出正常24V高電平。

 能量： ，表示信号能量值長時間沒有大于動作阈值二格以上，當前信号檢測 富餘量不足，動作可靠性不高，同時能量預警動作電路動作，輸出0V低電平。

 能量： ，表示信号能量值強度太強，大于等于15格，同時能量預警動作電路 動作，輸出0V低電平。

5. 故障報警指示：

 報警： 空，未檢測到故障，故障報警動作電路輸出正常24V高電平；

 報警： ，表示檢測到内部掃描電機有故障，同時故障報警動作電路輸出0V低 電平。

 報警： ，表示檢測器内部溫度異常，過高或者過低，檢測器内部溫度在顯示 面闆最下方有顯示，同時故障報警動作電路輸出0V低電平。

6. 掃描角度指示 10°、30°、50°表示檢測器的掃描角度分别是：10°、30°、50°；

7. 靈敏度指示 檢測器提供兩檔靈敏度： 和 。

表示普通靈敏度，普通型當檢測目标大于750℃時，增強型當檢測目标大于 550℃時，使用該靈敏度檔；

表示高靈敏度，普通型當檢測目标小于750℃時，增強型當檢測目标溫度小于 550℃時，使用該靈敏度檔；

 靈敏度的切換有兩種方式，一種是面闆進行切換，常按瞄準按鈕3-4秒，靈敏 度在N和H之間進行切換，該方式具有斷電記憶保存功能。

 另一種方式是通過外部靈敏度設置引腳進行設置，外部靈敏度設置引腳懸 空，爲 靈敏度，外部靈敏度引腳接0V，爲 靈敏度。

8. 自檢 自檢按鈕按下，啓動自檢，檢測器内部發出模拟的紅外光源，檢測器接收電路 響應的動作。松開自檢按鈕，自檢結束。 也可通過外部自檢引腳進行遠程自檢，外部自檢引腳接0V，啓動自檢，懸空時 結束自檢。 自檢時，檢測器默認會切換至靈敏度檔，動作阈值設置成3檔，自檢結束後恢 複成原來設置。

9. 瞄準 短按瞄準按鈕，可以開關瞄準激光，輔助用戶進行安裝定位。綠激光指示區域 即爲檢測器的掃描區域，點亮了瞄準激光也可以不手動關閉，檢測器會在半小時 後自動關閉瞄準激光。

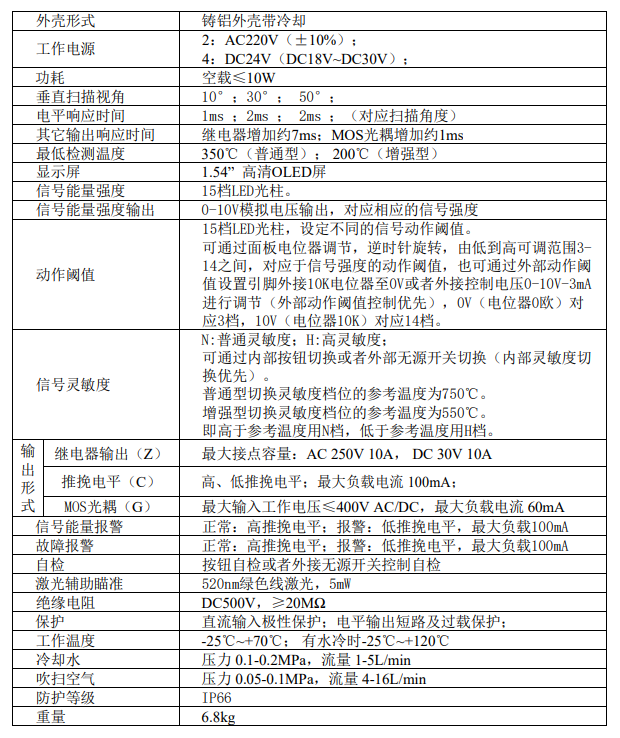

技術參數：

可選配件：

BTP-790便攜式紅外發光源

用發光源把溫度調節到現場工件的溫度，然後調節檢測器的靈敏度電位器到保證動作，再調大20-30度的樣子。
