應用與特點：

基于高精度測量的紅外線掃描式活套檢測器，檢測位于30° 或 50°的垂直視 場區域（非常狹窄的水平視場）内的紅外輻射源，輸出一個與熱源在其垂直視場内 的角度位置成比例的模拟量（4-20mA電流和0-10V電壓），可用于冶金工業軋鋼過 程中的回路控制和測量。 本檢測器是掃描式活套檢測器，對熱源目标的距離不敏感，可以安裝在離被測 物非常遠的地方。本檢測器能檢測到最低溫度250℃的物體。 本檢測器使用OLED顯示屏，檢測器運行各類參數完整的顯示在顯示屏上面，用 戶能夠一目了然的了解運行狀态。 主要可應用于：

1.棒材、線材和熱軋帶鋼軋機的環路調整；

2.帶鋼寬度控制；

3.帶材和其他産品的中心定位；

4.剪切頭和尾部位置，用于型材軋機的動作優化；

5.連鑄機和帶鋼軋機的邊緣位置控制；

原理：

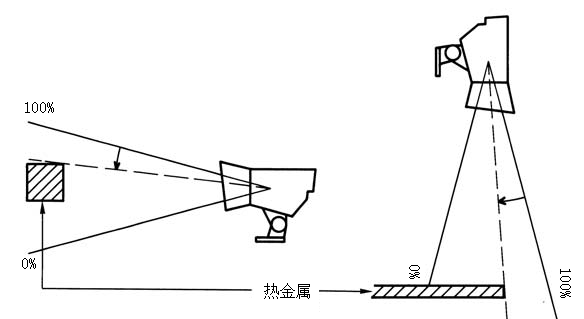

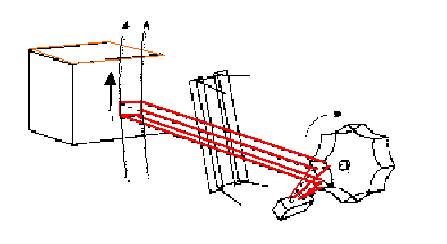

本檢測器的光學區域被一個帶有多面鏡的旋轉鼓掃描。如果一個熱金屬通過 檢測器的視場，探測到的紅外輻射被反射到光電池上，内部處理電路将光信号轉 換成電信号，通過與比較阈值電平比較，輸出一個開關量，同時内部處理電路運 算出該紅外輻射熱源在整個掃描區域的位置，輸出一組與掃描區域百分比相對應 的模拟量（4-20mA電流信号和0-10V電壓信号），過程如下圖：

兩種垂直掃描視場角度可選： 30° 和 50° 。

可通過檢測器保護罩上的遮光闆調節水平視角（最大3度）。

光電探測器

本檢測器使用的是铟镓砷光電探測器。它的光譜響應範圍能夠探測到低至 250℃的金屬熱輻射，結合多面鏡掃描原理使它具有以下特點：

 1、熱金屬離開掃描區域後，能快速恢複，降低輸出信号的滞留時間。

 2、信噪比得到改善。即使在紅外反射背景下或輥道熱輻射背景下，也能探測到低溫目 标。

 3、采用脈沖信号放大方式，可有效降低傳感器的溫度漂移。

本檢測器的動作阈值具有回差調節功能，初始動作阈值可通過控制面闆上的電 位器調節。當檢測到的熱金屬輻射能量信号強度大于動作阈值時，動作阈值會自動降 低，當熱金屬離開後，動作阈值又恢複到初始值。這個回差特性增強了檢測器的動作 穩定性， 使傳感器不受黑斑，水汽，氧化鐵皮和目标溫度不均勻的影響。

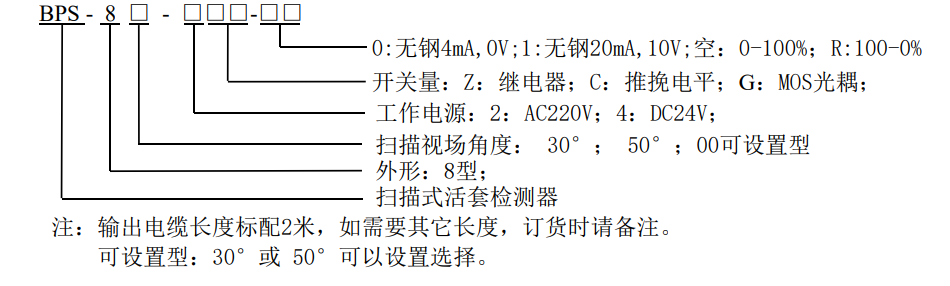

型号說明：

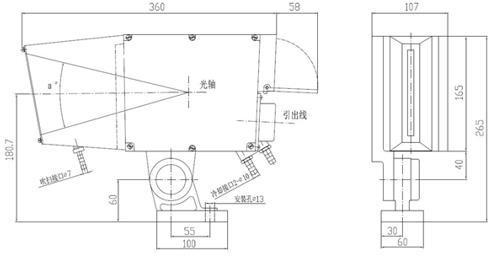

安裝外形圖：

安裝距離

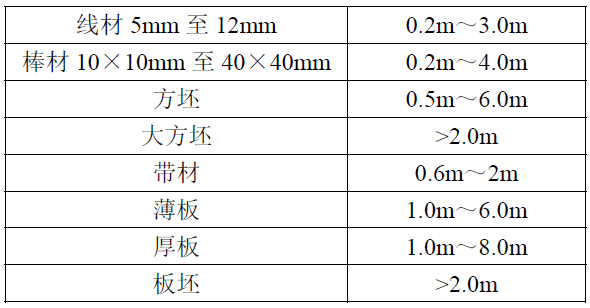

檢測器與各類目标之間的安裝推薦距離見下表（與目标溫度有關）：

安裝角度

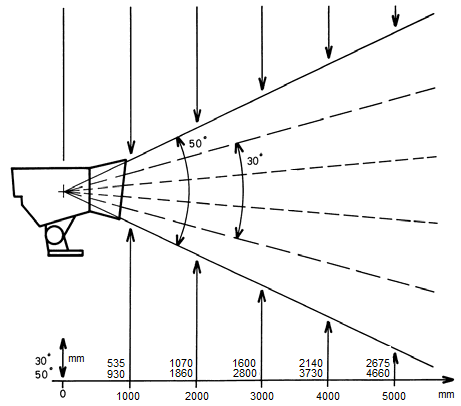

根據所需的縱向視場，以及待測目标與活套之間的安裝距離，來選擇相應的視場角度 的産品。掃描角度有30º、50º可選，一般安裝距離在 0.5m 到 5m 的範圍内，本檢測器均能可靠工作。 盡量保證掃描平面應垂直于要測量的産品 在選擇檢測器的安裝時，應考慮以下要求：

1. 除待測熱工件外，其他紅外光源不得出現在傳感器的掃描視場内（附近通道中的熱産 品、爐門、冷卻水的紅外光反射、太陽反射等...）。

2. 檢測器的掃描視場内不應被待測熱工件以外的任何東西（如機械導軌、水或蒸汽 等）遮擋。

3. 模拟輸出與檢測器頂部朝向安裝支架的第一個遇到的熱邊緣的角度成正比，爲了 獲得該邊緣到掃描視場中心的距離，必須考慮幾何校正。

4. 對于小截面的檢測目标（線材、棒材），模拟輸出與截面無關。

對于寬闆，在選擇檢測器位置時應注意掃描方向，必須從暗（冷）區域向紅外 （熱）區域進行掃描。

安裝

本檢測器提供綠色線激光指示掃描區域方便用戶進行現場安裝定位，激光指示即爲 檢測器的掃描檢測區域。

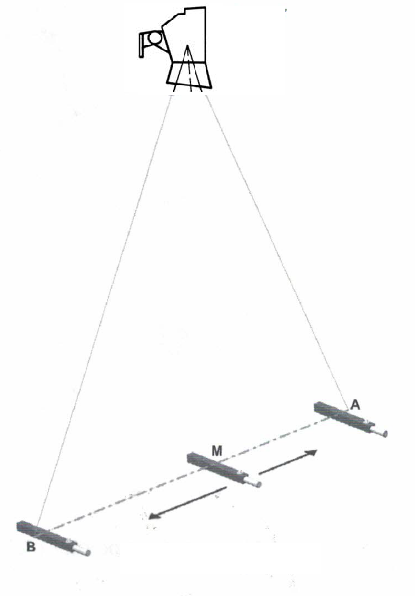

可以用我公司的BTP-790便捷式紅外發光源來輔助安裝調試，把紅外光源的發光亮度 調節到跟待測目标類似的溫度，放置于待測目标中心位置M，調節檢測器角度，盡量保證 掃描角度百分比也在50%左右，然後移動紅外光源至目标區域兩邊極限位置A和B，保證檢 測器的掃描區域能夠檢測到，根據檢測器的信号強度，調節面闆上的動作阈值電位器，保 證信号強度大于動作阈值三格以上。

設置：

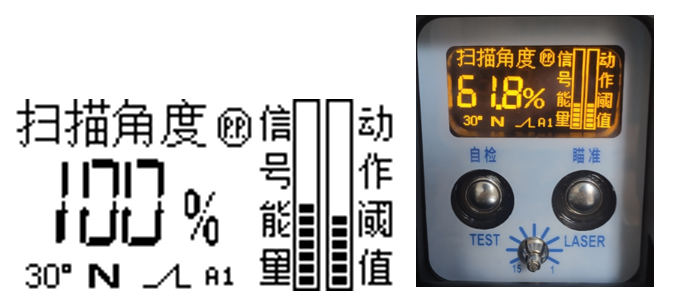

控制面闆

檢測器背面有一塊1.54英寸的高清OLED顯示屏，顯示檢測器的運行狀态以及參數内容。上電時，顯示屏會全部内容演示一遍。

提供兩個按鈕，分别是自檢和瞄準按鈕，提供一個電位器，調節動作阈值。

具體内容如下：

1.      掃描角度：

掃描角度顯示目标檢測物的第一個邊沿相對于掃描視場的百分比：

“0.0%”： 表示目标檢測物的邊沿在掃描視場的最底部；

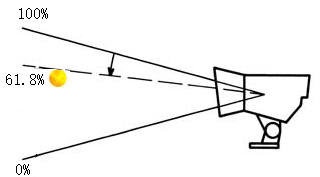

“61.8%”：表示下圖所示的目标檢測物的位置；

“100%”： 表示目标檢測物的邊沿在掃描視場的最頂部；

“---”： 表示目标檢測物在掃描視場的外面，或者沒有目标，或者檢測目标的信号強度小于動作阈值；

2.      信号能量光柱：

15格的信号能量光柱，實時顯示當前檢測到的目标信号強度，同時儀表提示信号強度輸出，0-10V的電壓信号輸出，實時指示目标信号強度。

3.      動作阈值能量光柱：

15格的動作阈值光柱，對應于信号能量強度，隻有當信号強度大于等于動作阈值時，檢測器才動作。

可以通過面闆上的電位器調節動作阈值，電位器順時針調節，相應的動作阈值由大到小，可調範圍從14-2格，對應相應的信号動作強度。也可通過外部靈敏度調節腳外接10K電位器或者輸出0-10V（3mA）電壓來調節動作阈值，實現遠程調節。外部靈敏度調節優先，所以如果不使用，請懸空該引腳。

4.      動作指示：

動作： ，表示檢測到熱目标，并且信号能量值大于等于動作阈值時，同時檢測器輸出電路動作；

動作： 空，表示未檢測到熱目标或者熱目标的信号能量強度小于設置的動作阈值，同時輸出電路輸出相反的動作。

5.      能量預警指示：

能量： 空，能量預警未動作，能量預警動作電路輸出正常24V高電平。

能量：A1，表示信号能量值長時間沒有大于動作阈值二格以上，當前信号檢測富餘量不足，動作可靠性不高，同時能量預警動作電路動作，輸出0V低電平。

能量：A2，表示信号能量值強度太強，大于等于15格，同時能量預警動作電路動作，輸出0V低電平。

6.      故障報警指示：

報警：空，未檢測到故障，故障報警動作電路輸出正常24V高電平；

報警：E8，表示檢測到内部掃描電機有故障，同時故障報警動作電路輸出0V低電平。

報警：E3，表示檢測器内部溫度過低，低于-20℃，同時故障報警動作電路輸出0V低電平。

報警：E4，表示檢測器内部溫度過高，高于60℃，同時故障報警動作電路輸出0V低電平。

7.      掃描視場

30°、50°表示檢測器的掃描視場角度分别是： 30°、50°；

8.      靈敏度指示

檢測器提供兩檔靈敏度：和 。

    表示普通靈敏度，最低檢測目标溫度可達350℃，當檢測目标穩定大于400℃時使用該靈敏度檔；

     表示高靈敏度，最低檢測目标溫度可達250℃，檢測目标穩定小于400℃時，使用該靈敏度檔；

靈敏度可在定貨時備注或者聯系廠家進行設置。

9.      自檢

自檢按鈕按下，啓動自檢，檢測器内部發出模拟的紅外光源，動作阈值自動調節至6格，檢測器正常應該顯示掃描角度50.0%,模拟量輸出12mA和5.0V，開關量動作電路動作。松開自檢按鈕，自檢結束。

也可通過外部自檢引腳進行遠程自檢，外部自檢引腳接0V，啓動自檢，懸空時結束自檢。

自檢故障：E6，自檢内部校準參數出錯，需要聯系廠家進行重新校準。

自檢故障：E7，自檢出錯，内部故障，需要返廠維修。

注意：自檢時掃描區域内不要出現熱源目标，不然會影響自檢定位出現E6故障。

10.      瞄準

短按瞄準按鈕，可以開關瞄準激光，輔助用戶進行安裝定位。綠激光指示區域即爲檢測器的掃描區域，點亮了瞄準激光也可以不手動關閉，檢測器會在半小時後自動關閉瞄準激光。

   可設置型通過長按瞄準按鈕可切換 30°和50°的掃描視場。

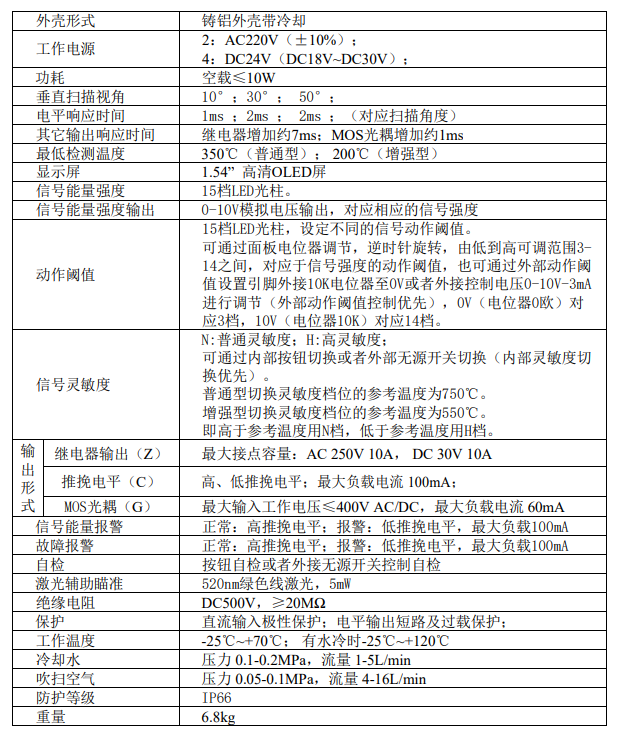

技術參數：

可選配件：

BTP-790便攜式紅外發光源

用發光源把溫度調節到現場工件的溫度，然後調節檢測器的靈敏度電位器到保證動作，再調大20-30度的樣子。
